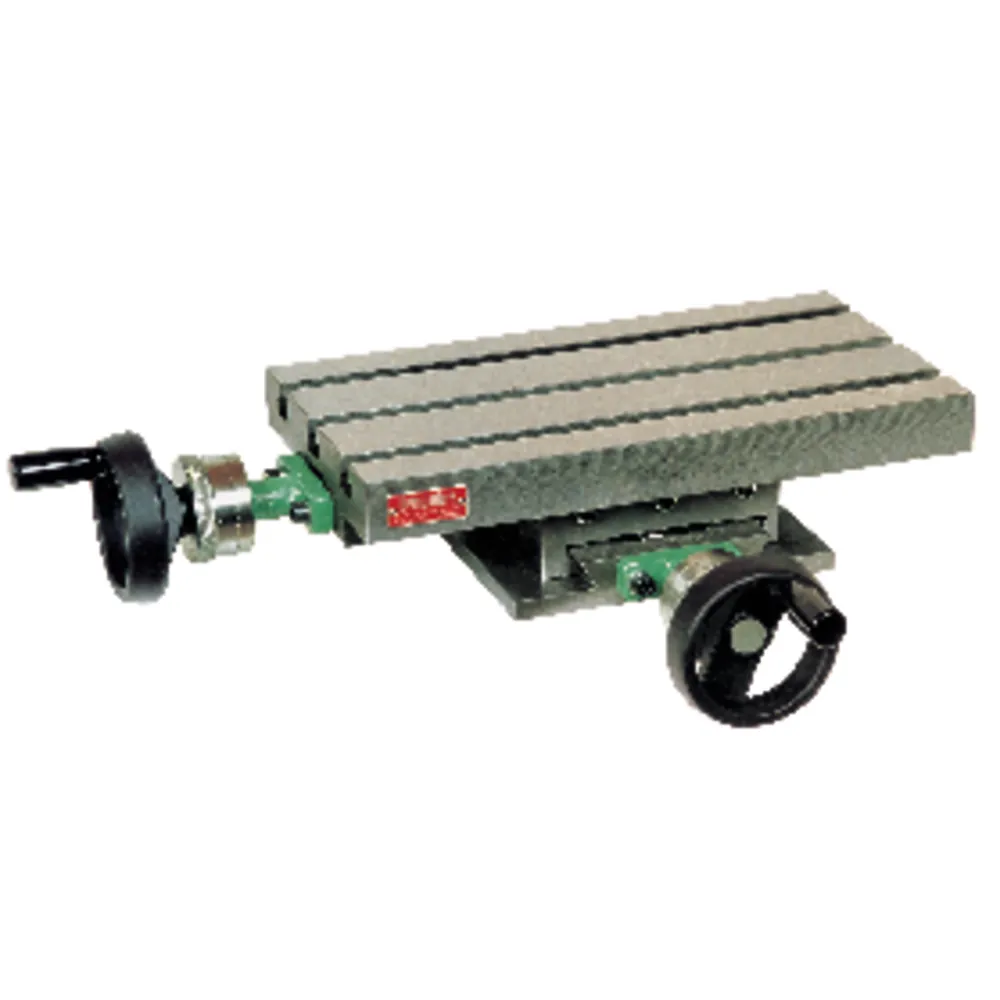

Skantek Koordinatentisch 300x160mm Aufspannfläche
Dieser Koordinatentisch mit Schwalbenschwanzführung dient zur Aufnahme von Befestigungselementen und somit zur Befestigung von Werkstücken an Zerspanungsmaschinen.
Der Koordinatentisch ist besonders stabil und langlebig aufgrund seiner hochwertigen Verarbeitung aus Spezialguss, einer geschliffenen Aufspannfläche und geschliffener Führungen. Die gewirbelte Trapezgewindespindel ist mit Axiallagern ausgestattet.
Ferner zeichnet sich der Koordinatentisch durch seine Benutzerfreundlichkeit aus, denn jeder Punkt kann auf dem Verstellweg als Nullpunkt gewählt werden, wodurch wiederholtes Addieren oder Subtrahieren von Abständen nicht mehr notwendig ist.
Hohe Präzision bei der Arbeit wird durch eine Plangenauigkeit von 0,03 mm und einer Steigungsgenauigkeit 0,01 mm auf 100 mm erreicht. Zur Wahrung einer dauerhaften Präzision sind die Schwalbenschwanzführungen durch Führungsleisten nachstellbar.
Die Tische ab 450 x 240 mm verfügen über eine Wasserrinne sowie einen Klemmhebel in beiden Achsen, sodass in jeder Position festgeklemmt werden kann.Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Skantek Industrieberatung GmbH
Skantek Industrieberatung GmbH, Haselhofstr. 31, 91058 Erlangen, Deutschland, +49 9131 602233, info@skantek.net, www.skantek.net
- Produkttyp:
- Koordinatentisch
- Gewicht in kg:
- 16
- Belastbarkeit:
- 75 mm
- Spindelsteigung:
- 2 mm
- T-Nutenbreite:
- 10 mm
- Grundfläche:
- 160 x 160 mm
- T-Nuten Abstand:
- 50 mm
- T-Nuten Anzahl:
- 3
- EAN:
- 4872363115006
- Marke:
- Skantek
- Hersteller:
- Skantek Industrieberatung GmbH
- Aufspannfläche:
- 300 x 160 mm
- Ganze Höhe:
- 78 mm
- Längsbewegung:
- 180 mm
- Querbewegung:
- 100 mm
- Katalognummer:
- 4872363115006
